Medición de la señal de termopares: de las técnicas tradicionales a la instrumentación moderna

Contenido

  1. Introducción
  2. Métodos de medición tradicionales
  3. Instrumentación moderna para termopares
  4. Resumen

Los termopares generan tensiones muy pequeñas, típicamente 10–80 μV/°C, según el tipo (véase la Figura 2.1). Esto significa que la medición cuidadosa de la señal y la compensación son esenciales para lecturas de temperatura precisas. Con el tiempo, los métodos de medición de las señales de termopar han evolucionado desde sistemas mecánicos básicos hasta instrumentación digital sofisticada, cada uno con su propio caso de uso.

Traditional laboratory style RTD sensor

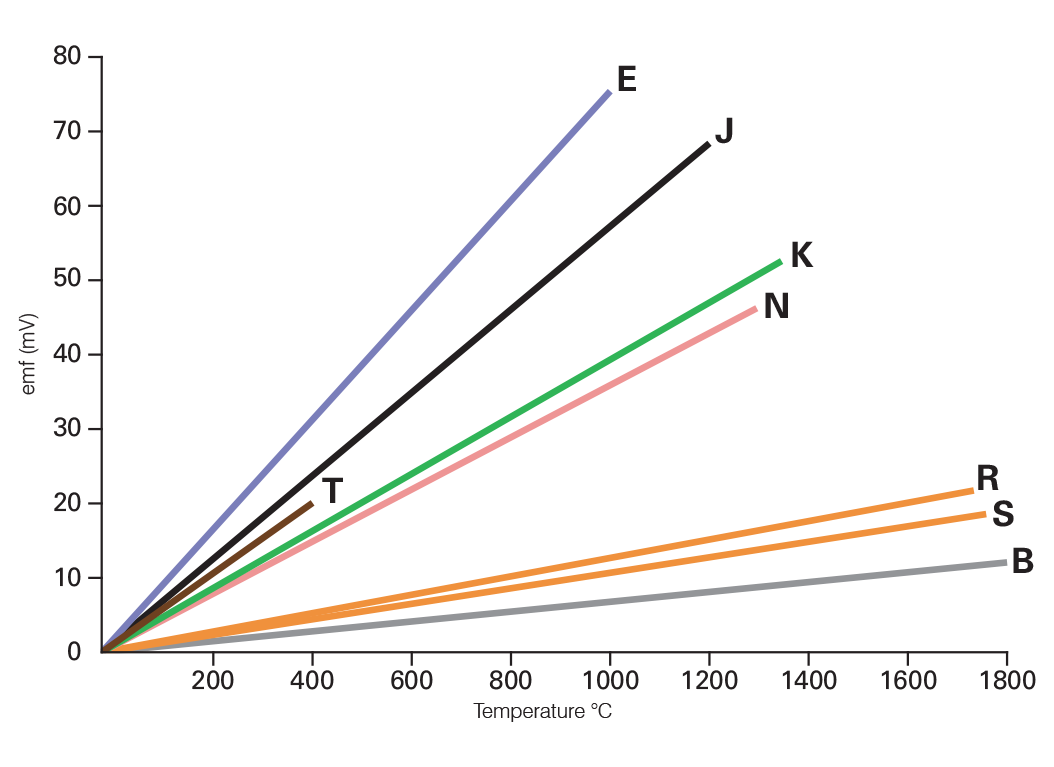

Figure 2.1: Emf vs. Temperature for Common Thermocouple Types

Métodos de medición tradicionales

Comprender las técnicas antiguas ayuda a ilustrar las restricciones que los termopares imponen a los sistemas de medición y por qué las soluciones modernas se han desarrollado como lo han hecho.

  1. Galvanómetros y medidores de bobina móvil
    En los primeros montajes de laboratorio e industriales, los termopares se conectaban directamente a galvanómetros o medidores de bobina móvil. Estos dispositivos no requerían alimentación y proporcionaban una forma simple y robusta de mostrar la temperatura, a menudo en escalas de temperatura no lineales.
    • Ventajas: Simple, de bajo costo, sin alimentación eléctrica
    • Desventajas: Precisión limitada, baja resolución, sensibilidad a la resistencia del circuito
  2. Medición potenciométrica
    Potenciómetros de equilibrio nulo (manuales o automatizados) medían la tensión del termopar con alta precisión equilibrándola contra una tensión de referencia.
    • Usado a menudo en los primeros registradores gráficos
    • Inmunes al ruido eléctrico e ideales para uso en laboratorio
    • Todavía se usan en algunos sistemas robustos o portátiles hoy en día
  3. Supresión de cero y escalado de offset
    Para mejorar la resolución en intervalos de temperatura estrechos, los primeros sistemas a veces restaban una tensión fija para ampliar una parte del rango del termopar. Esta técnica (analógica o digital) es ahora en gran medida obsoleta en favor de métodos digitales más precisos.

Instrumentación moderna para termopares

Los instrumentos modernos están diseñados para manejar las señales de termopar con mayor fiabilidad, precisión y flexibilidad.

  1. Amplificadores de alta impedancia
    Las cadenas de señal modernas comienzan con amplificadores de bajo ruido y alta impedancia que evitan cargar el circuito del termopar. Estos son estándar en:
    • Indicadores digitales
    • Transmisores
    • Registradores de datos
    • Controladores de temperatura
  2. Transmisores de temperatura
    Los transmisores convierten las señales de termopar en salidas robustas como 4–20 mA, 0–10 V o señales digitales (p. ej., Modbus, HART). Son ideales para el control de procesos.
    • Transmisores montados en cabezal: Compactos, integrados al sensor
    • Transmisores para riel DIN: Modulares para paneles
    • Transmisores inteligentes: Incluyen diagnósticos y comunicación digital
  3. Módulos para PLC y DCS
    Muchos Controladores Lógicos Programables (PLC) y Sistemas de Control Distribuido (DCS) ahora admiten módulos de entrada directa para termopares.
    • Múltiples tipos de termopar
    • Compensación de unión fría
    • Linealización integrada
    • Escalable y listo para la automatización
  4. Indicadores y pantallas digitales
    Las pantallas modernas son compactas, fiables y flexibles. Combinan:
    • Compensación de unión fría
    • Linealización específica por tipo
    • Entrada multisensor (p. ej., K, J, T, N)
    • Opciones portátiles o montadas en panel
      • Some can also log data, integrate alarms, or connect to networks.
  5. Registradores inalámbricos y adquisición de datos
    Muchas industrias ahora utilizan registradores de temperatura inalámbricos y sistemas de adquisición en red:
    • Registradores Bluetooth o Wi‑Fi para uso móvil
    • Registradores basados en Ethernet para redes industriales
    • Plataformas en la nube para acceso remoto, alertas y análisis
    • Ideal para cumplimiento normativo, aseguramiento de la calidad y monitoreo multipunto

Resumen: Elección del método adecuado

Aplicación Método adecuado
Monitoreo simple, rangos amplios Medidores directos (heredados)
Uso en laboratorio, alta precisión Potenciómetro o voltímetro digital
Control de procesos industriales Transmisores, módulos de PLC/DCS
Registro multipunto o remoto Registradores de datos inalámbricos o en red
Visualización general y diagnóstico Indicadores digitales

Nota: La información de esta guía se proporciona únicamente con fines informativos y educativos generales. Si bien procuramos la exactitud, todos los datos, ejemplos y recomendaciones se proporcionan “tal cual”, sin garantía de ningún tipo. Las normas, especificaciones y mejores prácticas pueden cambiar con el tiempo, por lo que confirme siempre los requisitos vigentes antes de su uso.
