Los sensores de temperatura Pt100 de TC con diseño de 'reducción de impactos' sobresalen en una aplicación de pruebas de motores automotrices
Contenido
Antecedentes del proyecto
La medición de temperatura es una parte crucial del diseño, la fabricación y las pruebas de motores automotrices y, con una gran cantidad de componentes sometidos a rigurosas pruebas de temperatura, es esencial contar con sensores de temperatura fiables y precisos.
TC cuenta con una amplia experiencia en el diseño y la fabricación de sistemas de medición de temperatura para aplicaciones automotrices, por lo que cuando un importante fabricante de automóviles se enfrentó a problemas persistentes con sus sensores de temperatura, acudió a nosotros para ayudar a encontrar una solución.
Puntos de dolor del cliente
El cliente estaba utilizando costosos sensores de temperatura Pt100 1/10 DIN durante las pruebas del colector de escape del motor, pero experimentaba fallos frecuentes de los sensores. Esto no solo incrementaba los costos de reemplazo, sino que también alteraba los calendarios de prueba.
Los sensores de su proveedor original, aunque precisos, no podían soportar los impactos y las vibraciones típicos de los entornos de prueba de motores. Los sensores Pt100 son conocidos por su precisión, pero son intrínsecamente frágiles en tales condiciones. A TC se le encomendó resolver este problema.
Desafíos de la medición de temperatura
Aunque los termopares son valorados por su respuesta rápida, su tolerancia a altas temperaturas y su construcción robusta, esta aplicación en particular exigía la precisión de los sensores Pt100. Sin embargo, los sensores debían afrontar desafíos adicionales, entre ellos:
- Resistir vibraciones intensas dentro del motor
- Garantizar el correcto posicionamiento de la sonda para lecturas precisas y fiables
Para abordar estos puntos, era fundamental rediseñar el sensor teniendo en cuenta en todo momento las demandas particulares de la aplicación.
Solución con sensor Pt100
Tras la inspección, se hizo evidente que los fallos frecuentes se debían al diseño inadecuado de los sensores originales. Nuestro enfoque se centró tanto en mejorar la construcción del sensor como en comprender el entorno de la aplicación.
Los sensores Pt100 incorporan un elemento sensor cerámico que suspende una bobina de hilo de platino. Las vibraciones intensas hacen que estas bobinas se muevan y se toquen, lo que provoca lecturas erráticas o daños permanentes. En casos graves, la propia cerámica puede romperse, lo que resulta en un fallo completo del sensor.
Para resolver esto, TC implementó una serie de cambios:
- Reducción del diámetro de la vaina: Esto no solo mejoró el tiempo de respuesta del sensor, sino que también permitió un posicionamiento más preciso.
- Mejora del soporte interno: El elemento sensor se fijó firmemente para evitar el movimiento, garantizando durabilidad incluso bajo vibraciones extremas.

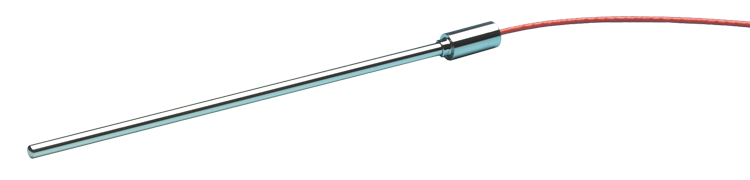

Tipo de sensor – Sensor de temperatura PT100, elemento 1/10 DIN de alta precisión, 4 hilos, diseño de reducción de impactos.
¿Interesado en nuestros Pt100 o Pt1000? Consulta nuestra gama de termómetros de resistencia de platino
Abordando preocupaciones adicionales
Para optimizar aún más el rendimiento, los ingenieros de TC trabajaron estrechamente con el cliente para comprender la configuración de las pruebas. Este esfuerzo de colaboración dio como resultado:
- Reubicar el sensor en el colector para minimizar la exposición a las vibraciones, manteniendo al mismo tiempo los requisitos de alta precisión en el punto de medición.
- Utilizar un accesorio más adecuado para sujetar firmemente el sensor, reduciendo los efectos de los impactos y las vibraciones.
Estos ajustes ampliaron significativamente la vida útil del sensor, manteniendo la precisión.
Resultados y conclusiones
Los sensores rediseñados han arrojado resultados excepcionales, con tasas de fallo significativamente menores y costos reducidos para el cliente. El cliente quedó impresionado no solo con el rendimiento del sensor, sino también con el enfoque de 'sí se puede' de TC para resolver su problema.
Al abordar las causas raíz y personalizar el diseño, TC proporcionó una solución duradera, precisa y fiable que cumple con las exigencias de entornos de alta vibración.
Nota: Esta solución resolvió un desafío específico en una aplicación particular. Cada situación es diferente y sus necesidades pueden requerir un enfoque distinto. La idoneidad de cualquiera de nuestros productos para una aplicación determinada corresponde, en última instancia, determinarla al comprador, ya que es quien está en mejor posición para hacer ese juicio.
Estos estudios de caso se comparten para ilustrar cómo se han utilizado con éxito nuestros productos, pero la selección final del producto debe basarse siempre en los requisitos específicos de su aplicación, las normas y las regulaciones del sector. La idoneidad de cualquiera de nuestros productos para una aplicación particular queda enteramente a la discreción del comprador, como mejor juez para esa aplicación en particular.
Para obtener asesoramiento específico para su aplicación, póngase en contacto con nosotros — uno de nuestros ingenieros estará encantado de brindarle orientación técnica.
